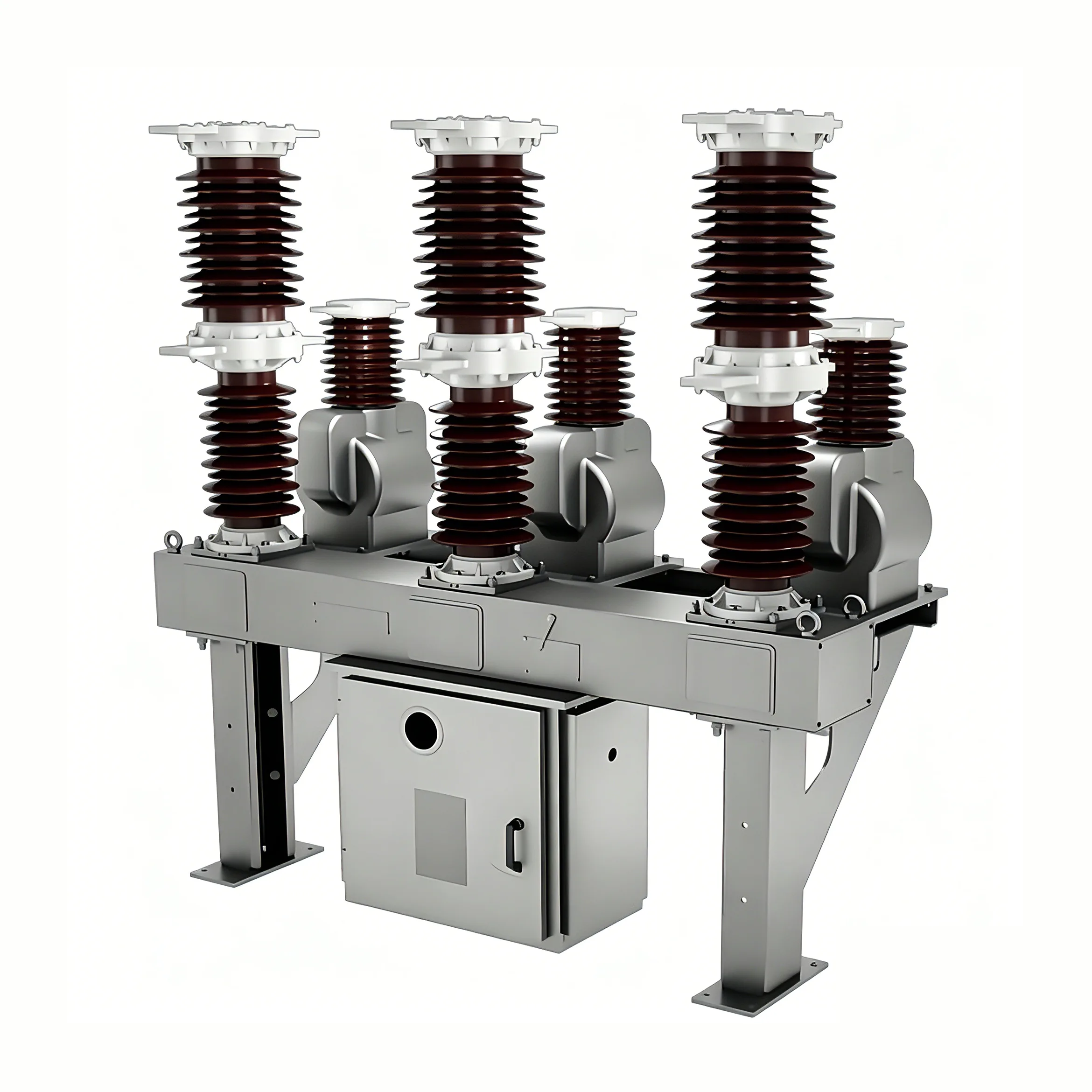

40,5 kv Прекинувач

Прекинувачот од 40,5 kv (во понатамошниот текст „прекинувач“) е нова генерација на надворешен вакуумски прекинувач развиен од Youbian со воведување напредна странска технологија и комбинирање со карактеристиките на кинеската електроенергетска индустрија. Главно се користи за надворешни дистрибутивни системи од 10-35 kV во урбани и рурални електрични мрежи. Во комбинација со примена на струја на оптоварување, струја на преоптоварување и струја на куса врска, може да се користи и во други слични ситуации.

работна средина

Температура на околината: -40 ℃ до 85 ℃

Дневна температурна разлика: 25 ℃

Надморска височина: ≤ 2000m

Брзината на ветерот не надминува 35 m/s

Нема вибрации со нормален интензитет

Нема силни корозивни гасови или средства (како киселини, алкалии, тиња, итн.)

Ниво на загадување: IV

Температура на полнење: -40 ℃ до 85 ℃

Карактеристики

Повторното затворање на прекинувачот од 40,5 kv е производ со подобрен дизајн кој е во согласност со стандардите ANSI/IEC, опремен со магнетен активирач, уред за вклучување/исклучување (RCWE тип ACR нема уред за рачно затворање), 3 струјни сензори, до 3 сензори за напон и повеќе функции како што се заштитна крива (програмабилна), софтвер за координација на протокол, програма за компјутери итн., и користи контролер RWK352.

Прекинувачот од 40,5 kv е цврсто изолиран повторно затворач обложен со силиконска гума и не користи гасно заптивање SF6. Овој повратник има големо растојание на лазање и повисоко ниво на изолација, погоден за системи до 42 kV ниво, BIL200 kV.

Повторното затворање на прекинувачите од 40,5 kV е дизајнирано за трифазен наизменичен наизменичен напон 50/60 Hz, со номинален напон од 40,5 kV и е погоден за надворешни високонапонски разводни уреди. Главно се користи во урбани и рурални електрични мрежи, трафостаници и системи за дистрибуција на индустриски и рударски претпријатија, за прекинување на струјата на оптоварување, струјата на преоптоварување и струјата на краток спој. Поради посебните перформанси на вакуумските прекинувачи, тие се особено погодни за апликации кои бараат честа работа и модификација без масло.

Овој модел на прекинувач користи трифазна одвоена структура на столб за да се осигура дека еднофазните дефекти нема да предизвикаат трифазни кратки споеви. Комората за гаснење со вакуумски лак се наоѓа во изолационите чаури на секоја фаза, со што се елиминира ризикот од дефекти на краток спој предизвикани од кондензација. Надворешната изолација на прекинувачот од 40,5 kv е изработена од увезена надворешна епоксидна смола или силиконска гума, која има одлична хидрофобност и перформанси против валкање, што го прави погоден за надворешни средини со високи барања за отпорност на временските услови и сурови работни услови. Прекинувачот има компактна целокупна структура, зафаќа мала површина, е лесен и лесно се монтира. Внатрешноста на кутијата е исполнета со трансформаторско масло, но не содржи гас сулфур хексафлуорид, што ги исполнува барањата за трансформација без масло и заштита на животната средина.

Стандарди за производи

Овој прекинувач е во согласност со следните стандарди: GB1984: Високонапонски прекинувачи; GB/T11022: Општи технички барања за високонапонска преклопна и контролна опрема; JB3855: 3,6 ~ 40,5 kV Надворешен AC високонапонски вакуумски прекинувач DL/T403: 12 ~ 40. Технички спецификации за нарачка на 5 kV AC високнапонски вакуумски прекинувачи IEC56: AC висок напонски прекинувачи
