Карактеристики на струјниот трансформатор.

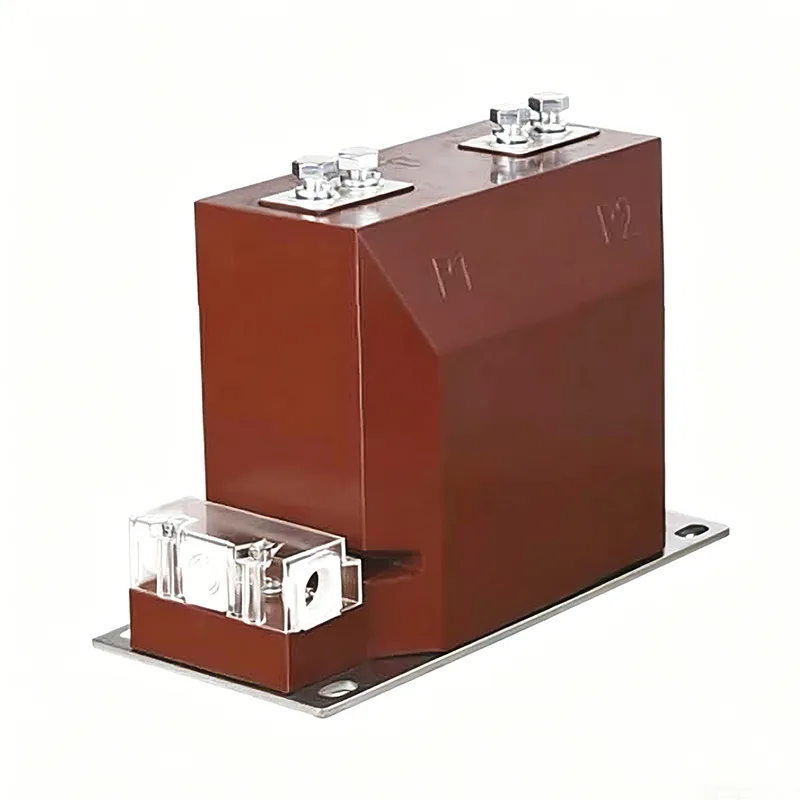

A струен трансформаторе електричен уред кој работи врз основа на принципот на електромагнетна индукција. Главно се користи за претворање на големата струја во електроенергетскиот систем во помала струја во пропорција, за да се олесни мерењето, заштитата и контролата.

1. Принцип на работа и структурни карактеристики

Принцип на електромагнетна индукција: Струјниот трансформатор сериски го поврзува примарното намотување (со помалку вртења) во колото што треба да се мери, а секундарното намотување (со повеќе вртења) е поврзано со мерната или заштитната опрема за да се постигне пропорционална конверзија на струјата.

Приближна состојба на краток спој: секундарната страна обично е поврзана со инструменти или релеи со мала импеданса и работи во состојба блиску до краток спој за да се обезбеди точност на тековниот пренос.

2. Електрична изолација и безбедност

Високонапонска изолација: Високонапонските системи се изолирани од мерните инструменти преку трансформатори за да ги заштитат операторите и опремата од штета.

Секундарната страна не смее да биде отворена: ако секундарната страна е отворена, тоа ќе предизвика опасност од висок напон, што може да ја оштети опремата или да ја загрози личната безбедност. Затоа, неопходно е да се осигура дека секундарното коло е секогаш затворено.

3. Функции за мерење и заштита

Електричен струен трансформатор за мерење: Се користи за прецизно мерење во рамките на нормалниот опсег на струја. Вообичаените оценки за точност вклучуваат 0,2, 0,5 и 1 ниво, итн.

Заштитен струен трансформатор: Обезбедува информации за струјата на дефект во услови на дефект, како што се нивоата 5P и 10P, со висок граничен фактор на точност и способност против заситеност.

4. Класификација и разновидност на типови

По функција: поделени во две категории: тип на мерење и тип на заштита.

По изолационен медиум: вклучувајќи сув тип, лиен тип, тип потопен во масло и тип изолиран со гас.

Според методот на инсталација: како што се типот преку, столб-тип, тип на ракав и тип на собирници.
