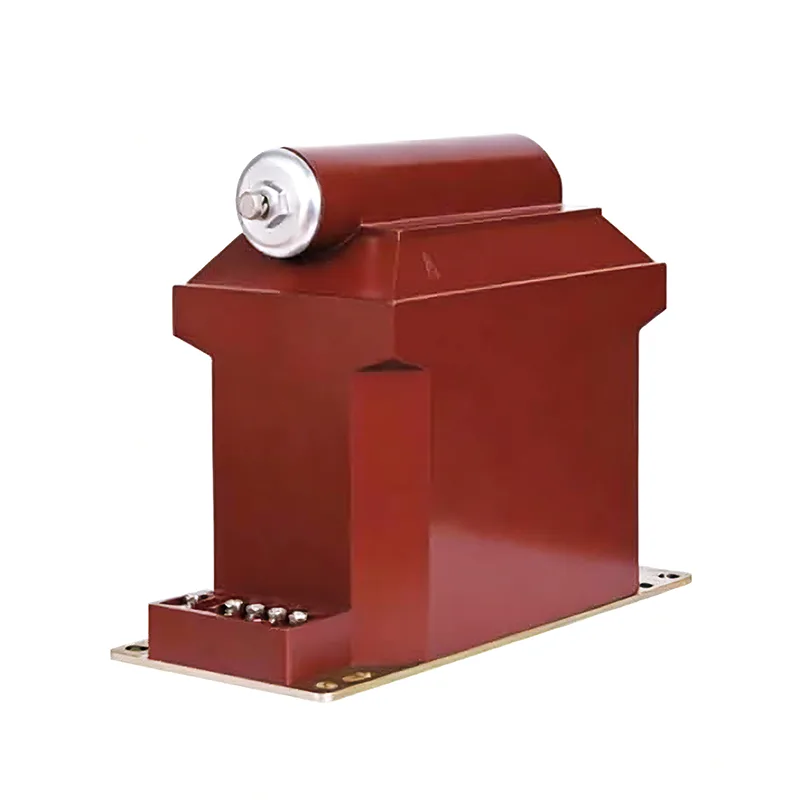

33 kV напонски трансформатор

Youbian издржливиот напонски трансформатор од 33 kV користи специјални техники за намотување и заштитување за примарните и секундарните намотки за да ја подобри дистрибуцијата на напонот на напонот. Секој калем е внимателно изолиран со полиестерски филм за да обезбеди висок диелектрик помеѓу слоевите. Составете ја завршената конструкција за намотување и двојно прстенесто железно јадро на рамката за поддршка.

Мерки на претпазливост

1. Пред да се стави во функција, напонскиот трансформатор од 1,33 kV мора да подлежи на тестирање и проверка според наведените точки во прописите. На пример, мерење на поларитетот, група за поврзување, тресење на изолацијата, низа на нуклеарна фаза итн.

2. Инсталирањето на напонскиот трансформатор треба да ја обезбеди неговата исправност. Примарното намотување треба да се поврзе паралелно со тестираното коло, а секундарното намотување треба да се поврзе паралелно со напонскиот калем на поврзаниот мерен инструмент, уред за заштита на реле или автоматски уред. Во исто време, треба да се обрне внимание на исправноста на поларитетот.

3. Капацитетот на оптоварувањето приклучено на секундарната страна на напонскиот трансформатор од 33 kV треба да биде соодветен, а оптоварувањето поврзано на секундарната страна на напонскиот трансформатор не треба да го надминува неговиот номинален капацитет, во спротивно ќе ја зголеми грешката на трансформаторот и ќе го отежне постигнувањето на точноста на мерењето.

4. Не се дозволени кратки кола на секундарната страна на напонскиот трансформатор од 4,33 kV. Поради малата импеданса во внатрешноста на напонскиот трансформатор, доколку секундарното коло е краток спој, ќе настане голема струја што ќе ја оштети секундарната опрема, па дури и ќе ја загрози личната безбедност. Напонските трансформатори може да бидат опремени со осигурувачи на секундарната страна за да се заштитат од оштетување предизвикано од секундарни странични кратки споеви. Онаму каде што е можно, треба да се инсталираат и осигурувачи на примарната страна за да се заштити високонапонската енергетска мрежа од загрозување на безбедноста на примарниот систем поради дефекти во високонапонската намотка на трансформаторот или жиците од олово.

5. За да се обезбеди безбедност на луѓето при контакт со мерни инструменти и релеи, секундарното намотување на напонскиот трансформатор мора да има точка за заземјување. Бидејќи по заземјувањето, кога изолацијата помеѓу примарната и секундарната намотка е оштетена, може да спречи високиот напон да ја загрози личната безбедност во инструментите и релеите.

6. Секундарната страна на напонскиот трансформатор не смее да биде краток спој.

За изолација и заштита, компонентата автоматски се фрла со вакуумски притисок во хидрофобна циклоалифатична епоксидна смола (HCEP). Материјалот HCEP има одлична траекторија на лак, отпорност на озон и ултравиолетови, додека ја одржува физичката сила. Хидрофобните површински својства на HCEP обезбедуваат негови високо сигурни перформанси во влажни, влажни или загадени средини.

Може да се користи за 35KV дистрибутивни линии, рудници за јаглен, електрани, железници и фабрики.

Трансформаторот на напон од 33 kV строго е во согласност со IEC60044-2; IEC 61869-1; 3; ANSI/IEEE C57.13.

апликација

Железница; Рудници за јаглен; Мерач на електрична енергија; централа; мерач на електрична енергија; Електрична станица; Расклопни уреди за среден напон; Нафтени и гасни компании; Дистрибутивна кутија за електрична енергија; Систем за дистрибуција на електрична енергија; кабинет изолиран од воздух; кабинет за прстенест мрежа; Мерен инструмент; Биро за електрична енергија; Анализатор на среден напон;

карактеристика

Тежина: 50 кг;

Работен век: 30 години;

Материјал: епоксидна смола (HCEP);

Номинален напон до 36 kV;

Ниво на точност: 0,2 0,5 6P 3P;

33KV 35KV 36KV внатрешна апликација;

Дизајн на еднополен напонски трансформатор;

Ограничена топлинска моќност (VA): 300VA/600VA;

Разумна структура, цврста структура;

Номинален сооднос на напон: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Номинално основно ниво на изолација (BIL) до 200 kV;

Одлична отпорност на краток спој и топлина;
