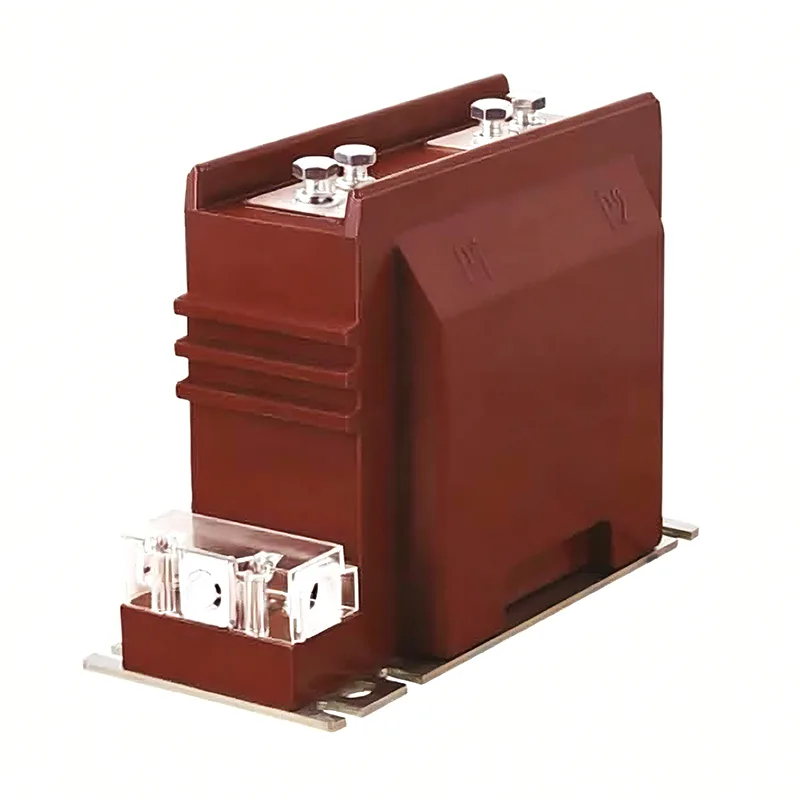

11 Kv струен трансформатор

Висококвалитетниот струен трансформатор на Youbian од 11 Kv игра улога во конверзијата на струјата и електричната изолација. Струјата во линиите за производство, трансформација, пренос, дистрибуција и потрошувачка варира во голема мера и се движи од неколку ампери до десетици илјади ампери. За погодност за мерење, заштита и контрола, неопходно е да се претвори во релативно униформа струја. Покрај тоа, напонот на линијата е генерално висок, а директното мерење е многу опасно. Даху Електрик срдечно ве поканува во нашата фабрика да ги купите најновите, најпродавани, достапни и висококвалитетни струјни трансформатори од 11 kV. Со нетрпение очекуваме да работиме со вас.

Модел на струен трансформатор од 11 Kv

Прва буква: L - струен трансформатор

Втора буква: А - стил преку ѕид; тип Z-столб; тип M-шина; Г - Тип со едно вртење; V - превртена структура; Ј - Нулта низа

За целите на откривање на заземјување; W - Анти загадување; R - Тип на голо намотување

Трета буква: Z - тип на лиење на епоксидна смола; В - Керамичка изолација; П - медиум изолиран од гас; W - Специјално за заштита на микрокомпјутер

Четврта буква: Б - со ниво на заштита; В - Диференцијална заштита; D-D ниво; П - Подобрен тип; Ј - Подобрен ЗГ

Петта цифра: Сериски број на производот на ниво на напон

Основа за избор

номинален напон

Номиналниот напон на струјниот трансформатор треба да биде поголем од номиналниот напон на линијата на точката за инсталација.

сооднос на трансформација

Секој треба да ја пресмета тековната IC врз основа на оптоварување и да го избере односот на струјниот трансформатор. Постојат различни спецификации за номиналната струја на примарната страна на струјните трансформатори (како што се 20, 30, 40, 50, 75, 100, 150, 2 × a/C), а номиналната струја на секундарната страна е обично 1А или 5А. Меѓу нив, 2 × a/C покажува дека има два соодноси на струја за истиот производ, што може да се постигне со промена на методот на поврзување на поврзувачките делови на производот. Кога се поврзува во серија, односот на струјата е a/c, а кога е паралелно поврзан, односот на струјата е 2 × a/C. Општо земено, изборот на тековниот сооднос на конверзија за мерење на струјните трансформатори треба да осигури дека нивната номинална струја I1n не е помала од струјата на оптоварување во линијата (т.е. пресметаната IC). Ако струјата за пресметка на оптоварувањето во линијата е 350 А, односот на конверзија на струјниот трансформатор треба да се избере како 400/5. За да се осигураат барањата за точност на струјниот трансформатор од 11 Kv што се користи за заштита, односот на трансформација може да се избере да биде поголем.

Принцип на избор на ниво на точност: Нивото на точност на струјниот трансформатор што се користи за наплата и мерење не треба да биде пониско од 0,5 нивоа; Амперметарот што се користи за следење на големината на струјата на оптоварување во секое влезно и појдовно коло треба да користи струјни трансформатори од нивоа 1,0-3,0. Со цел да се осигура дека грешката во точноста не ја надминува одредената вредност, секундарното оптоварување (волт ампер) на струјниот трансформатор генерално се проверува, а секундарното оптоварување S2 на трансформаторот не е поголемо од номиналното оптоварување S2n, за да може да се гарантира избраната точност. Формула за проверка на точноста: S2 ≤ S2n.
