10 KV струен трансформатор

Зошто издржливиот струен трансформатор од 10 kV на Youbian е „око“ на дистрибутивниот систем? Бидејќи во дистрибутивниот систем од 10 kV, струјните трансформатори се основната опрема за обезбедување на безбедност и точно мерење на електричната мрежа. Тие се како „очите“ на електроенергетскиот систем, конвертирајќи висок напон и голема струја во низок напон и мала струја пропорционално, обезбедувајќи стабилни сигнали за мерење, заштита и следење.

Дали сте вознемирени од тежок избор, нестабилен квалитет и одложено снабдување? Дали ви треба струен трансформатор кој е компатибилен со 10kV разводна опрема и главна единица на прстенот и ги исполнува барањата за мерење и заштита? Погледнете го 10 kV струјниот трансформатор на Youbian, тој дефинитивно ги исполнува вашите очекувања.

Основен производ вовед

2.1 Дефиниција на производот и основна улога

10 kV струен трансформатор (CT) е опрема за конверзија на високонапонска струја погодна за напонско ниво од 10 kV, која припаѓа на еден вид електромагнетни трансформатори. Неговата основна функција е да ги конвертира високите струи на високонапонската страна (како 100A, 200A, 600A, итн.) во стандардни секундарни струи од 5A или 1A со фиксен сооднос на трансформација, постигнувајќи електрична изолација помеѓу високонапонските системи и нисконапонските системи, обезбедувајќи точни мерни и заштитни кола на струја за монитор.

2.2 Структура на производот и технички карактеристики

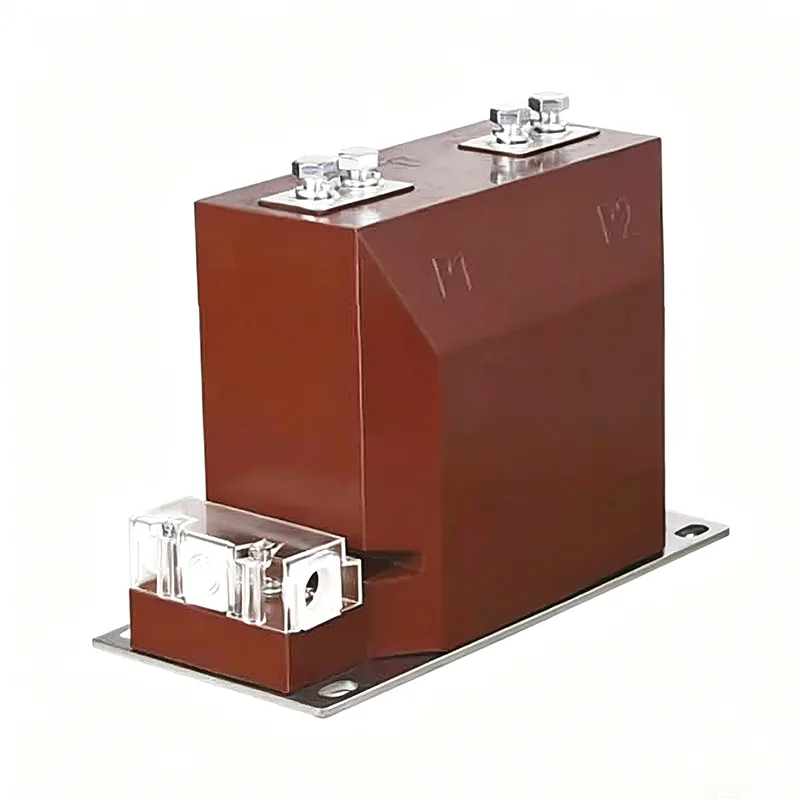

Овој струен трансформатор од 10 kV усвојува структура за изолација од леење целосно затворена со епоксидна смола, со обвивка од кафеава епоксидна смола како главно тело. Приклучоците P1/P2 на примарното намотување се изведени со бакарни шипки, а секундарното намотување се излегува преку проѕирна разводна кутија. Дното е опремено со монтажна плоча од нерѓосувачки челик, која е компатибилна со големината на инсталацијата на стандардната разводна опрема.

Целосно истурената структура е без масло, нема воздушни празнини, е отпорна на влага, против валкање и отпорна на експлозија и може стабилно да работи во сурови средини кои се движат од -40 ℃ до +40 ℃ без потреба од секојдневно одржување;

Youbian поддржува повеќе нивоа на точност како што се 0,2S и 0,5 за мерење, 5P10 и 10P10 за заштита, задоволувајќи ги потребите за мерење и заштита од различни сценарија;

Може да прилагоди различни соодноси како што се 5/5~3000/5A, погодни за различни тековни спецификации на 10kV дистрибутивни системи;

Железното јадро е направено од висококвалитетни силиконски челични лимови, а распоредот на намотување е разумен, ефикасно намалувајќи го влијанието на преостанатиот магнетизам и обезбедувајќи точност на мерењето при удар со висока струја;

Интегриран структурен дизајн, компактна големина, директно инсталиран во 10kV разводна опрема, прстенест главен уред и трафостаница од типот кутија, заштедувајќи простор во кабинетот.

Главните предности на производот

Од изборот на материјали од железно јадро, намотување до лиење со епоксидна смола, секој процес на заштитни струјни трансформатори од 10 kV строго го следи националниот стандард GB 1208-2006 „Струјни трансформатори“. Пред да ја напуштите фабриката, се вршат 100% од грешката во односот на трансформацијата, грешката на аголот, отпорниот напон на изолацијата, порастот на температурата и други сеопфатни тестови за да се спречат неквалификуваните производи да ја напуштат фабриката;

За посебни работни услови како што се голема надморска височина, висока влажност и висока струја, специјалните нивоа на изолација, коефициентите на трансформација и димензиите на инсталацијата може да се прилагодат за да се задоволат персонализираните потреби на клиентите;

10 kV струен трансформатор е направен од висококвалитетна епоксидна смола и увезени лимови од силициум челик, кои се отпорни на стареење и корона, со работен век од повеќе од 30 години и можат да имаат корист од еднократната инсталација доживотно;

Секундарното намотување е дизајнирано со заштита од отворено коло за да спречи високиот напон да ја загрози опремата и безбедноста на персоналот, во согласност со прописите за безбедност на електроенергетскиот систем.

Апликација

Мерењето на енергијата на трафостаниците од 10 kV, дистрибутивните простории и трафостаниците од типот на кутија обезбедува точни податоци за подмирување на сметките за електрична енергија;

Заштитата од прекумерна струја, заштитата од брз прекин и диференцијалната заштита на 10kV разводна опрема и прстенестата главна единица обезбедуваат брзо исклучување во случај на дефекти на електричната мрежа;

Следење во реално време на состојбата на работата на електричната мрежа преку систем за автоматизација на дистрибутивната мрежа и мониторинг на струјата на паметната мрежа;

Системот за дистрибуција на електрична енергија од 10 kV во фабриките, рудниците и центрите за податоци обезбедува безбедност на индустриското производство на електрична енергија;

Системот поврзан со мрежа од 10 kV на фотоволтаични електрани и проекти за електрична енергија од ветер е погоден за посебните работни услови на новото производство на енергија.

Случаи за сила и соработка на компанијата: Силата создава квалитет, услугата ја освојува довербата

Zhejiang Dahu Electric Co., Ltd. е професионална компанија за истражување и развој, производство и продажба на трансформатори во Кина. Се наоѓа во индустриската зона Ксијангјанг, градот Јуекинг, провинцијата Жеџијанг, познат како главен град на електричните апарати во Кина, со удобен транспорт и комплетни индустриски придружни капацитети. Компанијата се фокусира на производство на струјни трансформатори и напонски трансформатори со напонски нивоа како што се 10kV и 35kV. Има напредни производни линии за лиење епоксидна смола и сеопфатна лабораторија за тестирање во Кина. Има воспоставено ISO9001 систем за управување со квалитет и ISO14001 систем за управување со животната средина. Нејзините производи го поминаа тестирањето и сертификацијата на националните авторитетни институции и се извезуваат во многу земји и региони како што се Југоисточна Азија, Блискиот Исток и Африка.

Компанијата секогаш се придржува до деловната филозофија на „технолошки водечки, ориентирана кон луѓето“, го зема квалитетот на производот како живот на претпријатието, континуирано инвестира во истражување и развој, континуирано ги оптимизира перформансите на производот и им обезбедува на клиентите економични решенија за енергетска опрема.
